Линия производства панелей ПВХ
Описание:
ПОДРОБНОЕ ОПИСАНИЕ

Экструзионное оборудование

№/Оборудование/Кол-во/Техническое описание/Цена за единицу/Примечания

1 Пружинная кормушка 1 комплект

2 Двухшнековый экструдер SJZ55 / 110 1 комплект

3 Устройство управления инфракрасным светом 1 комплект

4 YF300 вакуумный установочный стол 1 комплект

5 QY300 трактор 1 комплект

6 Станок для протяжной резки QG300 1 комплект

7 Передаточная машина 1 комплект

8 Стойка поворотная 1 комплект

9 Пресс-форма 250 мм 1 комплект

1. Пружинная кормушка

Наименование/Технические параметры

Диаметр пружины Φ35 мм

Мощность двигателя подачи 1,5 кВт

Производительность 300кг / ч

Материал корпуса нержавеющая сталь

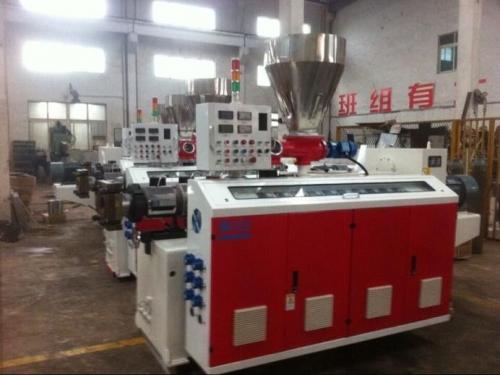

2. Двухшнековый экструдер SJZ55 / 110

Наименование/Технические параметры

Система экструзии

Диаметр винта Φ55 / 110 мм

Эффективная длина винта 1200 мм

Материал ствола и шнека

Сталь высококачественная легированная-38CrMoAlA (азотирование)

Глубина азотирующего слоя цилиндра: 0,6-0,7 мм, твердость поверхности ≥HV940; Глубина слоя азотирования винтового стержня: 0,5-0,7 мм, твердость поверхности

HV740-940

Винтовая конструкция

Специально разработан для ПВХ, конического зацепления, вращения в противоположных направлениях.

Скорость вращения шнека 1-34,7 об / мин

Производитель шурупов Zhoushan Screw

Максимальная производительность экструзии 120 кг / ч

Мощность главного двигателя 22 кВт, Wannan Motor

Зона нагрева

Литое алюминиевое нагревательное кольцо + корпус из нержавеющей стали + охлаждающий вентилятор

Зона нагрева: 4 зоны, мощность нагрева: 16кВт

Устройство охлаждения

Принудительное воздушное охлаждение для точного контроля температуры

Мощность охлаждающего вентилятора: 0,23 кВт × 3 шт.

Система понижения передачи

Способ передачи

Прямое соединение с высокомоментным редуктором и двигателем

Материал редуктора

20CrMoTi (науглероживание и обработка шлифовальных зубов)

Форма коробки передач

Горизонтальный редуктор в сочетании с твердой поверхностью зуба и винтовой поверхностью зуба

Форма распределительной коробки передач

Преобразование выходного вала с одним валом в выходной сигнал с двумя валами с помощью конической передачи

Коробка передач, производитель распределительной коробки

Коробка передач Jiangyin

Количественная система кормления

Способ кормления Количественное

кормление с мешалкой

Материал бункера

нержавеющая сталь

Мощность двигателя подачи 0,55 кВт

Рабочий режим двигателя подачи

Трехфазный асинхронный двигатель, связанный с микромаятниковой передачей

Скорость подающего шнека 1-50 об / мин

Режим регулирования скорости устройства подачи:

регулирование скорости преобразования частоты переменного тока

Вакуумная вытяжная система

Тип вакуумного насоса

Вакуумный насос с водяным кольцом с прямым подключением

Мощность двигателя вакуумного насоса 1,5 кВт

Режим работы двигателя вакуумного насоса

Трехфазный асинхронный двигатель

Степень вакуума вакуумного насоса 0-0,075 МПа

Система электрического управления

Шкаф электрического управления

Оптимизированная конструкция специального шкафа электрического управления для экструдера

Режим отображения данных рабочего стола

В основном цифровой

Измеритель контроля температуры

Измеритель контроля температуры CH402

Тахометр

Тосаки

Инвертор переменного тока

Робин Кан

Контактор переменного тока

Schneider, Франция

Устройство аварийной остановки и сигнализация

Функция сигнализации защиты от перегрузки по току

Автоматическая сигнализация и функция остановки, когда винт отваливается и ослабляется

Сигнализация нехватки масла для термостатического почтового ящика

Форма размер и вес

Размеры (Д × Ш × В) 3290×1100×2410 мм

Высота центра 1000 мм

Вес 2000кг

3. Устройство управления инфракрасным светом.

4. стол для установки вакуума YF300.

Наименование/Технические параметры

Длина формовочного стола 4000 мм

Ширина установочного стола 120 мм

Мощность вакуумного насоса 5.5кВт

Степень вакуума вакуумного насоса 0-0,09 МПа

Мощность насоса 2.2кВт

Мощность двигателя переключения 0,75 кВт

Способ подключения воздуха и воды

Быстросменный соединитель с двойной головкой

Сервировочный стол перемещается вперед и назад

Установочный стол и трактор соединены винтовой штангой с электрическим управлением.

Способы регулировки стола для настройки вверх и вниз, влево и вправо

Приводится в действие винтовой штангой для привода редуктора винтовой штанги, ручная регулировка

Раковина для формовочного стола, резервуар для воды и материал направляющего рельса

Изготовлен из нержавеющей стали, из литого алюминия Т-образный паз для соединения с формой, поверхность

Анодированная обработка, кронштейн и водосборная труба представляют собой интегрированные профили с использованием квадратных труб из нержавеющей стали, износостойкие и устойчивые к коррозии.

Электрические компоненты

Французский контактор переменного тока Schneider

5. Передаточная машина.

6.QY300 трактор.

Наименование/Технические параметры

Количество краулеров 2

Тяговый резиновый блок шириной 300 мм

Длина зажима 2200 мм

Скорость транспортировки 0,5-5 м / мин

Мощность тягового двигателя 0,22кВт × 2

Режим работы трактора и электродвигателя Прямая связь

Пневматические компоненты рабочее давление 0,5-0,7 МПа

Высота центра тягового агрегата 1000 мм

Электрические компоненты

Преобразователь частоты Робин Канг, контактор переменного тока французского производства Schneider

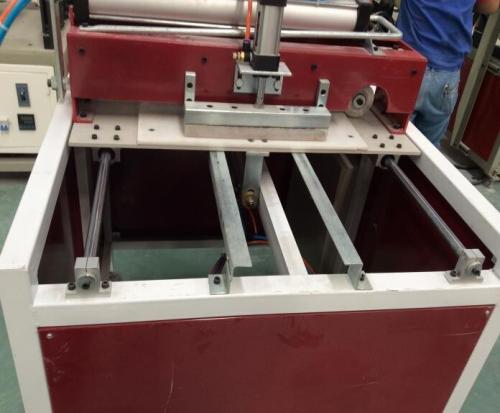

7.QG300 протяжно-отрезной станок.

Наименование/Технические параметры

Максимальная ширина реза 300 мм

Режущий метод работы

Горизонтальная протяжная резка

Режущее лезвие

Наружный диаметр Φ250 мм

Метод резки

При резке он заранее сжимается резиновым блоком и разрезается по горизонтали.

Режим резки

Ручная резка, автоматическая резка

8. Стойка поворотная.

Наименование/Технические параметры

Материал нержавеющая сталь

Длина 6000мм
