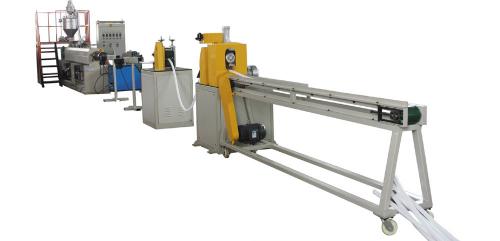

Экструзионная линия для производства труб из вспененного материала EПE75
Описание:
ПОДРОБНОЕ ОПИСАНИЕСостав линии

NO/Name/Picture/PC

A Рама 1комплект

B Питатель 1комплект

C Экструдер 1комплект

D Помпа 1комплект

E Дозатор вспенивающего реагента 1комплект

F Формующая голова 1комплект

G Обдув 2 шт

H Тянущее устройство 1комплект

I Намотчик 1комплект

J Шкаф управления 1 комплект

Основные проектные данные

Применяемая смола: LDPE

Производительность экструзии: около 17-22 кг / час

Диапазон диаметра трубы из пенопласта: 20-50 мм

Скорость производственной линии: 10-60 м / мин

Требования общественных работ

Общая мощность: около 40 кВт

Электропитание: 3 фазы 380 В, 50 Гц

Главный двигатель: 15кВт

Охлаждающая вода ： 80 л / ч

Сжатый воздух: 0,2 ～ 0,4 м3 / мин, 0,6 МПа

Общий вес (приблизительно): 4,2 т

Монтажный размер: 16 м × 1,3 м × 1,7 м

Характеристики каждой отдельной части

Стальная конструкция стойки

⑴Материал стойки: углеродистая конструкционная сталь, стандартный стальной профиль.

B. Дозирующий насос высокого давления

⑴Насос высокого давления произведен в Китае под известной торговой маркой хорошего качества (объем потока: 20 л / мин, максимальное давление на выходе: 20 МПа).

⑵ Материал сердечника впрыскивающего клапана - нержавеющая сталь.

⑶ Основание насоса сварено профильной сталью.

⑷Стиль насоса: насос для измерения высокого давления

⑸ Регулировка производительности: регулировать маршрут поршня

⑹Ударопрочный манометр: 60 МПа

⑺Power: 0.75kw

⑻Пенящийся агент: жидкий бутан

C.Блок экструдирования

⑴Коробка передач

Модель: 173 твердой поверхности зуба

Материал: моллеалевое железо FCD25

Фургон: FC20

Зубчатое колесо: специальная шлифовка и нагревание зубчатых колес SCM4

Двигатель: AC15KW × 4P с преобразователем

(2) винтовая трубка

Диаметр: ∮140 мм

Материал: обработка азота 38CrMoAlA

Площадь обогрева: 8 шт.

Способ нагрева: литой алюминиевый обогреватель

(3) Винт

Диаметр: ∮75 (L / D-55: 1)

Материал: обработка азота 38CrMoAlA

Степень сжатия: 3: 1

Скорость вращения: 0-48 об / мин

D. Узел впрыска противоусадочного агента

⑴Противоусадочный агент: моностеарат глицерина (GMS)

⑵ Тип дозирующего насоса: насос для измерения высокого давления, одностоечный поршень

⑶Диапазон измерения: 0-3 л ​​/ мин

⑷Ударопрочная панель давления: 60 МПа

⑸Объем плавильного котла: 3 л

⑹ Приводной двигатель насоса: 0,55 кВт × 4P

⑺Метод нагрева: ленточный нагреватель

⑻Зона нагрева: 2 зоны

⑼Детектор: 2 точки обнаружения

E. Головка пенопласта

⑴Модель: круглая головка

⑵Die Head: 1 комплект

⑶Материал: углеродистая легированная сталь

⑷Обогрев: 1 шт.

⑸ Метод нагрева: нагреватель

⑹Материал пресс-формы: пресс-форма (размер определяет заказчик)

F. Охлаждающая воздушная трубка

Состав: стальная конструкция

Воздуходувка: 0,18 кВт x 2

G. Тяговая единица

Двигатель Haul-0ff (регулируемый): 1,1 кВтТип

трансмиссии: ременная передача.

Регулируемый зазор, применим к продуктам различных спецификаций.

Тягово-приводной тип: мотор-редуктор, скорость вращения регулируется инвертором.

H. Электрическая система управления

(1) Скорость основного двигателя контролируется инвертором мощностью 15 кВт, который является стабильным и точным.

(2) Контактор переменного тока, воздушный выключатель и электрическое оборудование используются отечественными известными брендами.

(3) Регулятор температуры точно показывает температуру каждой зоны и управляет системой отопления.

(4) Электрическая система управления имеет всего 9 зон управления, в экструдере - 8, а на головке - 1 шт.

(5) Шкаф ассистента в основном управляет воздушной трубкой, вытяжкой, режущей и передающей установкой.
