Линия для производства Гофратрубы с Металлическим зондом / Объявления / СПК

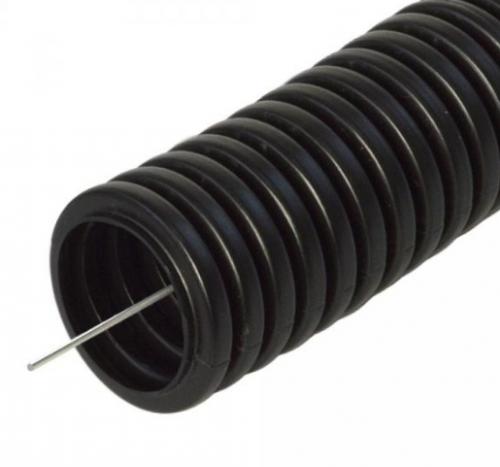

кструзионная линия для производства однослойных гофрированных труб из ПЭ ПП 16-50 мм

1.Список оборудования:

No. название Quantity Remark
1 SJ-65/30 одношнековый экструдер 1ШТ.
2 Формующая голова 1ШТ.
3 Формующие молдинги 4ШТ.


16-32мм
20-25мм
40мм
50мм
4 Формовочная машина 1ШТ.
5 Двух постовой намотчик 1ШТ.
6 Размотчик зонда 1ШТ.
6
SD SJ-65/30 Однослойная машина для гофрированных труб и техническая информация

2.Характеристика оборудования:

Напряжение сети
380v/3P/50Hz
Подходящий материал
PE PP
Спецификация:
Модель


Материал


Производительность


Примечания


SD SJ-65×30 PP PE 70kg/h Pipe extrusion
Диаметры выпускаемых труб
Φ16-20-25-32-40-50мм
Скорость выпуска
8-25 м/мин
Центральная высота экструдера
1000 мм
Направление линии
С права на лево
Охлаждающая жидкость
≤20℃ ≥0.3Mpa ～10T/h
Компрессор
0.4m3/мин ＞0.5MPa
Общая мощность
50кВт (Рабочее 40 кВт)
11.Вес линии 4.5 т.
Размер линии
15*3.5*2м.


3.Конфигурация

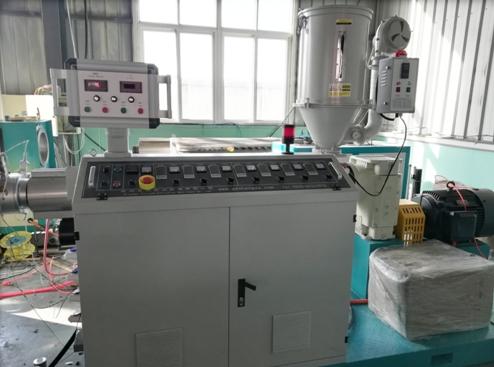

SJ-65/30 Одношнековый экструдер


1.1 Автоматическое устройство подачи и сушки 1 шт.
1.2AC Мотор 30КВТ 1 шт.
1.3 ГРМ преобразователь частоты 30КВТ 1 шт.
1）Модель SJ-65×30
2）Шнек
Диаметр винта 65мм
Винт L / D форматное соотношение 30：1
материал 38CrMoAlA
Обработка поверхности Азотированный и полированный
Толщина нитрида 0.6-0.7мм
Скорость вращения винта 10-90r/мин
3) Цилиндр
материал 38CrMoAlA
Внутри лечения Азотированный
Толщина нитрида 0.6-0.7мм

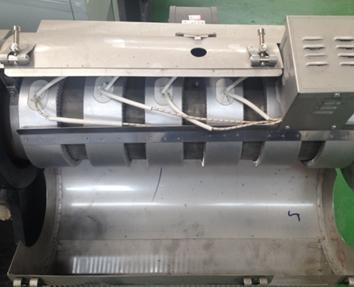

Метод нагрева Керамические нагреватели


Мощность нагрева 12кВт
Система охлаждения by air blower
Мощность охлаждения 0.12кВт×4
4) Редуктор (Чанмао, Чанчжоу, Цзянсу)
Редуктор HT200
Форма снаряжения 20CrMnTi
Материал снаряжения Quenching
Поверхностная обработка передач GCr15
Метод охлаждения
5) Автоподатчик и сушилка Тип вакуумной передачи
вместимость 50kg
6) приводной двигатель AC motor
Мощность 30КВТ
Метод управления контроллером мотора Инвертер
7) Управление электрооборудованием Siemens
Счетчик контроля температуры ABB
1.Экструзионная голова，


Φ16-50мм
Нагреватели Нержавеющая сталь
Мощность 8КВТ
1、 Формующая машина


Материал пресс формы Чугун
Блок пресс-формы 90 пар
Формующий диапазон Φ16-50 мм
Макс скорость 8-25m/мин
Скорость движения 4кВт
Метод охлаждения Водяное и воздушное
Мощность охлаждения 0.12кВт*5
2、 Формующий модуль


Размер модулей Φ16-50 мм
Материал Азотирование
Количество модулей 90 пар
6、Автоматический намотчик


Количество постов 2
Контроль длинны Счетчик метров

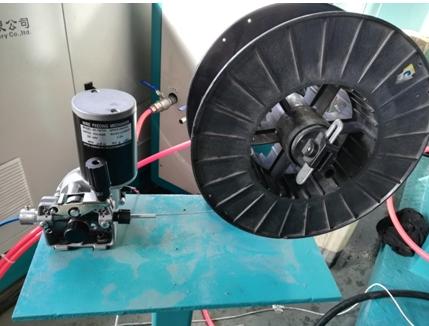

7. Размотчик зонда
