Линия мойки ПЭТ Бутылок 1500 кг в час / Объявления / СПК

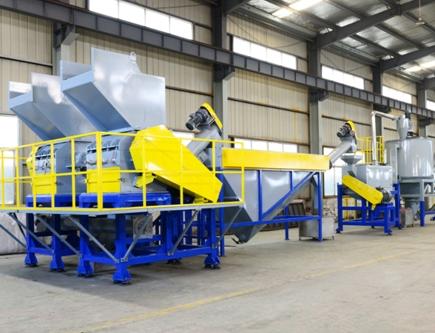

Проект: линия для мытья ПЭТ бутылок 1500 кг

Конечный продукт: чистые хлопья из ПЭТ-бутылки

1. Содержание влаги: ≤1,5%

2. Насыпная плотность: 0,25-0,35 г / м³

3. Размер бутылки: 6-14 мм (размер можно настроить в соответствии с требованиями заказчика)

4. Электропитание: 380 В, 3 фазы, 50 Гц (можно настроить в соответствии с требованиями заказчика)

5. Установленная мощность: 408 кВт, фактическое потребление составляет около 70-80%.

6. Габаритные размеры: 89м * 6м * 5м. Высота мастерской не менее 6 метров. Производственная линия может быть размещена по прямой или в соответствии с требованиями пользователя (требуется план здания).

7. Расход воды составляет около 6–8 т / ч, при необходимости его можно оборудовать водоочисткой.

No. Название Кол-во
1 Ленточный транспортер 1
2 Отделитель этикетки 1
3 Сортировочный конвейер 1
4 Метал детектор 1
5 Ленточные конвейер 2
6 Дробилка PC 1200 2
7 Горизонтальный винтовой конвейер 1
8 Шнековый питатель 1
9 Высокоскоростной дегидратор 1
10 Горячая мойка(включая лестничную площадку) 1
11 Шнековый питатель 1
12 Горячая мойка(включая лестничную площадку) 1
13 Шнековый питатель 1
14 Высокоскоростной дегидратор 1
15 Фрикционная мойка 1
16 Ванна флотации 1
17 Ванна флотации 1
18 Высокоскоростной дегидратор 1
19 Отделитель этикетки 1
20 Бункер накопитель 1
21 Электрошкаф 1


Технические характеристики

No. Название Описание Фото
1 Ленточный транспортер Назначение: Подача материала в Отделитель этикетки
Мощность мотора: 2,2 кВт

Ширина ленты: 800 мм

Длина ленты: 5500 мм

Материал ленты: ПВХ

Размеры: 5800 * 1000 * 3165 мм




2 Отделитель этикетки Назначение: Отделитель этикетки с бутылку
Мощность мотора: 22 кВт

Мощность двигателя на всасывающем устройстве: 4 кВт + 4 кВт

Диаметр ротора: φ700 мм

Длина ротора: 5500 мм

Размеры: 5830 * 2150 * 3150 мм

Степень извлечения пробки: 90%Степень извлечения этикетки: 98%


3 Сортировочный конвейер



Назначение: ручной выбор материальных примесей Мощность мотора: 3 кВт

Ширина ленты: 1000 мм

Длина Ленты: 8000 мм

Материал ленты: ПВХ

Размеры: 8300 * 1150 * 1000 мм










4 Металл детектор





Назначение: обнаружение металла

Рабочая ширина: 1200 мм Точность обнаружения металла: ≥ 2 мм








5 Ленточный конвейер
2 штуки

Назначение: Подача материала в Дробилку
Мощность мотора: 2,2 кВт

Ширина ленты: 800 мм

Длина ленты: 7000 мм

Материал ленты: ПВХ

Размеры: 7200 * 1000 * 3165 мм






6 Дробилка полимеров
PC 1200

2 штуки

Назначение: Дробление Пэт бутылок
Мощность мотора: 90 кВт

Вращающиеся ножи: 10 шт.

Фиксированные ножи: 4 шт.

Материал ножа: D2

Диаметр отверстия сита: φ14мм

Диаметр ротора: 750 мм

Длина ротора: 1200мм

Производительность:> 1500 кг / час

Открытие бункера: гидравлический подъемник.






















7 Горизонтальный винтовой конвейер
Назначение: транспортировка материала

Мощность мотора: 3 кВт

Длина шнека: 4000 мм

Диаметр шнека: φ 350 мм Скорость: 34 об / мин

Основной материал: нержавеющая сталь






8 Шнековый питатель


Назначение: Транспортировка материала

Мощность мотора: 3 кВт

Длина шнека: 4500 мм

Диаметр шнека: φ380 мм

Скорость: 34 об / мин

Основной материал: нержавеющая сталь








9 Высокоскоростной дегидратор


Назначение: Эффективно удаляет масло и другие примеси

Мощность мотора: 37 кВт

Диаметр ротора: 600 мм

Длина ротора: 1800 мм

Скорость: 2000 об / мин

Подшипник: NSKОсновной материал: нержавеющая сталь










10 Горячая мойка(включая лестничную площадку) Назначение: Горячая мойка с химикатами для удаления масла, загрязнений и этикеток.Часть, соприкасающаяся с водой, изготовлена ​​из нержавеющей стали 304. Паровой котел (указанная цена не включает котел, при необходимости его можно указать отдельно) вырабатывает пар, и температура воды достигает 90-95 ° C.Этот горячий газовый котел может эффективно удалять загрязнения, отделять этикетки и крышки бутылок, что значительно улучшает чистоту хлопьев бутылок.Мощность мотора: 11 кВт
Скорость: 17 об / мин

Диаметр бака: 1900 мм

Длина бака: 2450 мм

Объем: 6,5 м³Основной материал: нержавеющая сталь


11 Шнековый питатель Назначение: Транспортировка материала
Мощность мотора: 3 кВт Длина ротора: 5500 мм Диаметр ротора: φ 380 мм Скорость: 10-25 об / мин (преобразование частоты) Основной материал: нержавеющая сталь


12 Горячая мойка(включая лестничную площадку) Назначение: Горячая мойка с химикатами для удаления масла, загрязнений и этикеток. Часть, контактирующая с водой, изготовлена ​​из нержавеющей стали 304. Паровой котел (в стоимость котла не входит, если вам нужно указать отдельно) вырабатывает пар, температура воды достигает 90-95 ℃.
Этот горячий газовый котел может эффективно удалять загрязнения, отделять этикетки и крышки бутылок, что значительно улучшает чистоту хлопьев бутылок. Мощность мотора: 11 кВт Скорость: 17 об / мин

Диаметр бака: 1900 мм

Длина бака: 2450 мм

Объем: 6,5 м³

Основной материал: нержавеющая сталь


13 Шнековый питатель Назначение: Транспортировка материала
Мощность мотора: 3 кВт

Длина ротора: 5500 мм

Диаметр ротора: φ 380 мм

Скорость: 10-25 об / мин (преобразование частоты)Основной материал: нержавеющая сталь




14 Высокоскоростной дегидратор
Назначение: Удаление примеси, такие как вискоза

Мощность мотора: 37 кВт

Диаметр ротора: 600 мм

Длина ротора: 1800 мм

Скорость: 2000 об / мин

Подшипник: NSKОсновной материал: нержавеющая сталь












15 Фрикционная мойка


Назначение: Эффективное удаление химикатов и примесей путем впрыскивания воды под высоким давлением Мощность мотора: 22 кВт Диаметр ротора: 450 мм Длина ротора: 3200 мм Скорость: 1200 об / мин Толщина экрана: 2,3 мм Основной материал: нержавеющая сталь






16 Ванна флотации Назначение: Удалить этикетки, крышки бутылок и химические вещества
Мощность двигателя: 3 кВт

Мощность двигателя полоскания: 1,5 кВт

Количество ополаскивающих роликов: 4

Диаметр ротора: φ320 мм

Промывочный бак широкополосный: 1000 мм

Длина промывного бака: 3600 мм

Основной материал: нержавеющая сталь































17

Ванна флотации Назначение: Удалить этикетки, крышки бутылок и химические вещества
Мощность двигателя: 3 кВт

Мощность двигателя полоскания: 1,5 кВт

Количество ополаскивающих роликов: 4

Диаметр ротора: φ320 мм

Промывочный бак широкополосный: 1000 мм

Длина промывного бака: 3600 мм

Основной материал: нержавеющая сталь


18 Высокоскоростной дегидратор
Назначение: Удаление влаги Мощность мотора: 37 кВт Диаметр ротора: 600 мм Длина ротора: 1800 мм Скорость: 2000 об / мин Подшипник: NSK Степень обезвоживания: 98%.

Это устройство значительно снижает потребление энергии Основной материал: нержавеющая сталь












19 Отделитель этикетки Назначение: Отделение этикетки, пыль и т. д.
от хлопьев бутылки. Мощность двигателя машины: 3kw + 2.2kw

Основной материал: нержавеющая сталь


20 Бункер накопитель






Назначение: Временное хранение флекса

Мощность вентилятора: 7,5 кВт

Объем: 1 м³Основной материал: нержавеющая сталь












21 Электрошкаф


Назначение: Для контроля чистящих линий

Контактор: Сименс или ШнайдерРеле: Сименс или Шнайдер

Главный выключатель: CHINTАвтоматический выключатель: CHINTкабель:Кабель от источника питания к шкафу управления (предоставляется покупателем)Кабель от шкафа управления к каждому устройству (предоставляется покупателем)


















Зип с запчастями

No. Название Количество
1 Конвейерные подшипники 6
2 Ножи для дробилки 15
3 Ремень для зачистки 1
4 Ремень дробилки 1
5 Сито дробилки 1
6 Винт дробилки 50
7 Спиральная звездочка 1
8 Высокоскоростной фрикционный ремень 1
9 Высокоскоростной дегидратор 2
10 Контактор 15 А 2
11 15 ампер реле 2
12 инструмент 1
