Линия для производства Георешетки / Товары и услуги / СПК

1. Одношнековый экструдер φ 120/35/1
Диаметр винта Φ 120 мм
L / D 35/1
Метод нагрева Керамические нагревательные круги с крышкой из нержавеющей стали
Мощность нагрева 28,3 кВт
Мощность нагнетательного вентилятора 0,37 кВт X 6 = 2,22 кВт
Способ охлаждения бочки Охлаждение нагнетательным вентилятором
Материал винта и ствола 38CrMoAl, обработанный азотированием и полировкой
Толщина азотирования шнека и цилиндра 0,5-0,7 мм
Движущая сила 110кВт
Метод регулировки скорости Преобразование частоты и скорости
2. Гидравлическое автоматическое устройство смены сетки фильтра.
Метод замены экрана гидравматическая пеленальная сетка
Гидравлическая станция
Масляный насос, аккумулятор, переключающий клапан, клапан регулировки давления и т. Д. Электропитание: 220 В
Мощность нагрева 3,4 кВт
Масляный насос Power 3кВт
3 . Пресс-форма для экструзии листов полиэтилена T-типа
Тип канала потока фильеры Т-образный или, скажем, тип плечиков
Материалы пресс-формы Немецкая сталь
Обработка поверхности Жесткое хромирование
Регулировка расхода материала PE Ограничительные стержни
Ширина горловины формы 1350мм.
Ширина листа экструдированного полиэтилена 1200мм.
Толщина экструдированного листа PE 1-2,5 мм
Метод нагрева Нагревательная пластина из нержавеющей стали / стержень / внутри Т-образной матрицы, плотное соединение проводов
Мощность нагрева 8,4 кВт

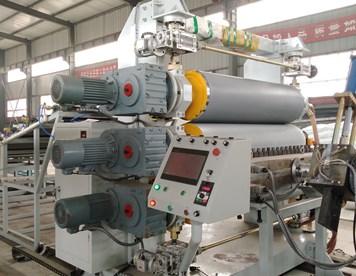

4.1. Трехвалковый каландр
Диаметр ролика 400 мм
Ширина листа ≤ 1200 мм
Твердость поверхности ролика HRC ≥ 55
Шероховатость поверхности ролика Ra0,025
Хромированная толщина поверхности ролика 0,12 ~ 0,14 мм
Скорость выдавливания листа 4 м / мин
Три ролика ‘ S Мощность двигателя 2,2 кВт X 3
Допуск толщины листа ± 0,1 мм
Автошоу е роликовый ходьбы ИНГ питания 0,75 кВт
Мощность подъема с тремя роликами 0,37X2кВт
4.2 Трехвалковая машина с системой управления каландром
Система управления сенсорным экраном Бренд Siemens или всемирно известный бренд
Размер сенсорного экрана 10,4 » , всемирно известная марка
Особенности системы автоматического управления 1. Главный экструдер, Т-образная головка, трехвалковый каландр и вытяжная машина используют 1 комплект ПЛК.
2. высокоточный контроль температуры

3. настраиваемая стратегия сигнализации

4. язык: английский и другие

5. Устройство плиты охлаждения листа Geocell
Длина охлаждающей пластины 3,6 м
Материал ролика Хромированная сталь
Ширина охлаждающей пластины 1300 мм

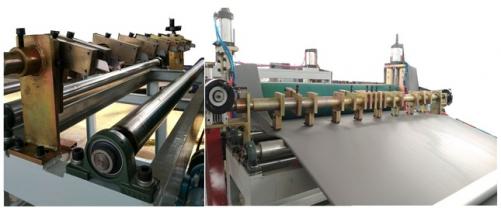

6. Устройство для резки листов MD
Метод раскроя листа Резка детали ножом
Способы сжатия: механически вручную или автоматически машиной
Доступная ширина резки листов 50,100,150,200 мм
7.Устройство для резки CD листов
Метод раскроя листа Автоматическая резка мечом
Способы сжатия: Автоматически машиной
автоматический подсчет Автоматический подсчет длины экструдированных листов и времени резки
Эффективная толщина реза ≤ 3 мм
Эффективная ширина 1300 мм
Мощность холла 0,75 кВт Регулировка частоты
8. Машина для переноски листов.
Метод транспортировки Катки буксировки
Мощность холла Контроль частоты 4кВт
Метод регулировки скорости Преобразование частоты
Диаметр резинового ролика φ 237 мм
Скорость холла 0,4 ~ 4 м / мин
Отключение полиэтиленового листа одним электродвигателем, двумя резиновыми роликами, усилие зажима и скорость холостого хода можно регулировать.
9. Пластина для транспортировки и доставки полиэтиленового листа
Мощность холла 1,5 кВт
10.1 пробивное устройство
Давление удара 40 кН (40 тонн)
Глубина горла 300 мм
Расстояние между стойками 440 мм
Частота пробивки 30-60 раз / мин
Эффективная ширина штамповки > 250 мм
Электроэнергия 4кВт
10.2 Автоматическая пробивная машина
Электроэнергия 4V-0,75 кВт
Метод контроля Управление системой с сенсорным экраном PLC
Диапазон перемещения Регулируемый, применимый к сварочному расстоянию от 300 мм до 800 мм
Частота Регулируемый, 30-60 раз / мин
Принцип работы Установите диапазон перемещения и частоту штамповки с помощью системы управления ПЛК, взаимодействуйте с штамповочной машиной с помощью сенсорного элемента.
Общая мощность 174,4 кВт
Производительность 160-240 кг / ч


Аксессуары управления Основной электрические используют хорошо известный бренд продукты , такие как SIEMENS, Schneider, AIRTAC и т.д. или других продукты высокого качества бренда , чтобы убедиться , что машина » s стабильной работы и минимальная неисправность.



Примечание: прилагаемая фотография оборудования предназначена только для справки и зависит от фактического оборудования.

Если клиент Безразлично ‘ т указать параметры оборудования и марка подлежат фактический фитинг.
