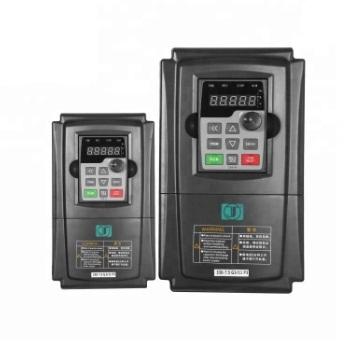

Инвертор JTE330 — 15 кВт / Товары и услуги / СПК

Инвертор серии JTE330 является универсальным высокопроизводительным векторным инвертором.

Высокая скорость отклика и стабильность позволяют свободно применять на различных промышленных площадках.

Предмет Технический индекс Спецификация
Входной сигнал Входное напряжение 1AC/3AC 220 ~ 240v±15%, 3AC 380 ~ 460v±15%
Частота входного сигнала 50/60hz±5%
Выход Выходное напряжение 0 ~ Номинальное входное напряжение
Выходная частота 0 ~ 600 Гц
Управление
Особенности Режим управления V/f
Без сенсорным векторным управлением
Контроль крутящего момента
Команды управления
Режим Кнопочная панель управления
Центральный контроллер
Контроль последовательной связи (Modbus)
Настройки частоты
Режим Цифровая настройка, аналоговая Настройка, настройка частоты импульса, последовательный
Настройка связи, многоступенчатая настройка скорости и простой PLC, PID
Настройка и т. д. эти настройки частоты можно комбинировать и переключать
Различные режимы.
Устойчивость к перегрузкам 150%/120 s, 160%/60 s, 180%/10 s, 200%/1 s.
Пусковой крутящий момент 0,25 Гц/150% (SVC); 0,5 Гц/150% (V/f)
Управление скоростью
Точность ± 5% (SVC)
Несущая частота 0,5 ~ 16,0 кГц, автоматически регулируется в зависимости от температуры и
Характеристики нагрузки
Точность частоты Цифровая настройка: 0,01 Гц
Аналоговая Настройка: Максимальная частота × 05%
Вращения крутящего момента Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента: 0.1% ~ 30.0%
Кривая V/f Три типа: линейный, многоточечный и квадратный тип (1,2 мощность, 1,4
Мощность, 1,6 мощность, 1,8 мощность, квадрат)
Ускорение/decele
Ration режим Кривая прямой линии/S; четыре вида ускорения/замедления,
Диапазон: 0,1 s ~ 65000 s
Тормозное устройство 0,4 ~ 18.5квт: Стандартная сборка.
> 18.5квт, дополнительный должен быть подключен, если это необходимо.
Торможение постоянного тока Торможение постоянного тока при запуске и остановке
Частота торможения постоянного тока: 0,0гц ~ Максимальная частота, время торможения:
0,0 s ~ 25,0 s
Чехол-повязка на работу Частота работы Jog: 0.0Hz ~ Максимальная частота
Время ускорения/замедления: 0,1 s ~ 3600,0 s
Простой ПЛК
Многоступенчатое скорости Он может реализовать максимум 16 многоступенчатых скоростей
Встроенный ПЛК или терминал управления.
Встроенный PID Встроенный PID контроль, чтобы легко реализовать контроль замкнутой петли
Параметры процесса (например, давление, температура, расход и т. д.)
Автоматический стабилизатор напряжения
Регулирование Автоматическое сохранение выходного напряжения при входном напряжении
Колебания
Управление
Функция Контроль крутящего момента Контроль крутящего момента без PG
Ограничения крутящего момента Характеристики «Rooter», автоматически ограничивают крутящий момент и предотвращают
Частые перегрузки по току во время работы
Колебание частоты
Contro Несколько треугольных волн управления частотой, специально для текстиля
Синхронизации/длина/
Считая контроля Функция контроля времени/длины/подсчета
Защитное устройство от перенапряжения и
Перегрузок по току стойло
Управление Автоматическое ограничение тока и напряжения во время работы,
Предотвращает частые перегрузки по току и перенапряжения
Защиты от замыкания на землю
Функция Комплексная защита включает перегрузки по току, перенапряжения,
Под напряжением, перегревом, фазой по умолчанию, перегрузкой, ярлыком и т. д., может
Запись подробного состояния работы во время сбоя и автоматическая неисправность
Функция сброса данных
Вход/выход
Терминалы Входных сигналов Программируемые Цифровые входы: 7 входов, HDI может быть установлен
Как Высокоскоростной импульсный входной терминал.
Программируемые Аналоговые входы: 3 входа
AI1 ~ AI3: сбор с 0 ~ 10В & 4 ~ 20mA.
Выход терминалы Программируемые цифровые выходы: 2 релейных выхода, 2 открытых коллектора
Выходы, HDO может быть установлен как Высокоскоростной импульсный выходной терминал.
Программируемые Аналоговые выходы: 2 выхода
AO1, AO2: КОМПИЛЯЦИЯ с 0 ~ 10 В и 4 ~ 20 мА.
Связь
Терминалы Стандартный RS485 интерфейс связи, поддержка MODBUS-RTU
Протокол передачи данных
Человека
Машина
Интерфейс Светодио дный дисплей Настройка частоты дисплея, выходная частота, выходное напряжение, выход
Ток и т. д. отображение двух линий
Многофункциональный ключ Ключ REV/JOG, может использоваться в качестве многофункционального ключа
Окружающая среда Температура окружающей среды
Температура -10℃ ~ 50℃, без прямого солнечного света.
Влажность 90% относительной влажности (без конденсации)
Высота над уровнем моря ≤1000м: Выходная Номинальная мощность,> 1000 м: выход свернут
Коробка для хранения
Температура -20℃ ~ 60 ℃
