"Шедевр промышленной архитектуры: мусоросжигательный завод Maishima в Осаке (начало)"
Материал прочитан 3853 раза и оценен
0
Может ли утилитарное предприятие быть красивым? А предприятие по утилизации отходов? Всю свою жизнь австрийский архитектор Хундертвассер ломал стереотипы. И оставил после себя не только удивительные дома, но и жизнерадостные, совершенно нестандартные промышленные предприятия. Как этот мусоросжигательный завод Maishima в Осаке.
Издали, на фоне серых параллелепипедов предприятий промзоны, примитивного ограждения моста, завод кажется пришельцем, парком развлечений, случайно попавшим в Зону Функциональности.

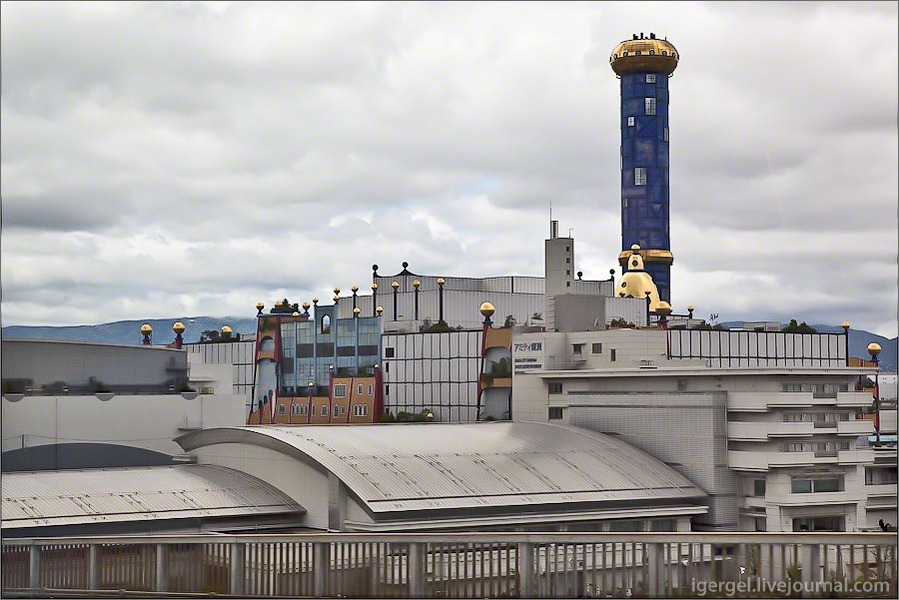

Напротив, через дорогу — ещё один завод. На нём сжигают осадок сточных вод. Игрушка огромного ребёнка, забытая в промзоне.
Никогда не задумывались над тем, куда деваются стоки канализации? Они попадают на очистные сооружения, откуда очищенная вода возвращается в промышленное использование. Остаётся ил, или «осадок сточных вод». У нас этот осадок захоранивают в огромных по площадям картах, что дёшево, но… В атмосферу выделяются газы, образующиеся при гниении, да и сам «продукт» содержит букет опасных веществ, включая тяжёлые металлы.
В промышленно развитых странах давно перешли на сжигание илового осадка. Выделяемая в процессе энергия используется для выдачи тепла и электричества в городские сети. Мощная многоступенчатая система газоочистки подавляет вредные выбросы. Обратите внимание на отсутствие дыма над синей трубой с декоративной золочёной маковкой. А завод работает на полную мощность! Выбросы, конечно, есть — но в основном это углекислый газ и водяной пар. В плане выбросов сжигание в сотни раз «чище», чем захоронение осадка на полигоне, как ни удивительно это звучит.

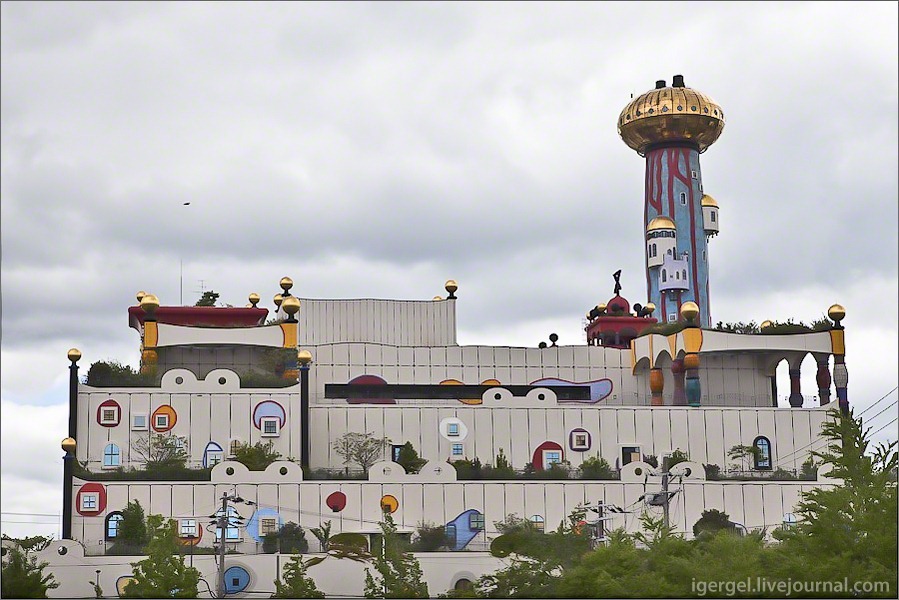

А на заглавном снимке — завод по сжиганию бытовых отходов, обыкновенного мусора, тоже функционирующий на полную мощность. И те же преимущества перед захоронением на полигоне. Таких заводов по миру — 2500! И строятся новые. Некоторые оформлены с применением симпатичных архитектурных решений. И есть единичные экземпляры, коих можно отнести к шедеврам промышленной архитектуры.
Два завода образуют единый комплекс, выполняющий также и социальные функции. Здесь находится центр реабилитации инвалидов.
Фотографий этого сооружения в Сети довольно много. Но все они сделаны только снаружи. А внутри не менее интересно, уверяю вас!
Табличка у входа свидетельствует о том, что завод был запущен в 2000 году. Его строили к Олимпиаде 2008 года, как и многие другие объекты в городе. Но победила заявка Пекина. Ну это так, к слову. И ещё — между прочим — завод запустили за 8 лет до планируемых Игр. Нет ассоциаций?
Хундертвассер не дожил с полгода до запуска предприятия. Тем не менее, все замыслы гениального художника были воплощены.
Идём внутрь!

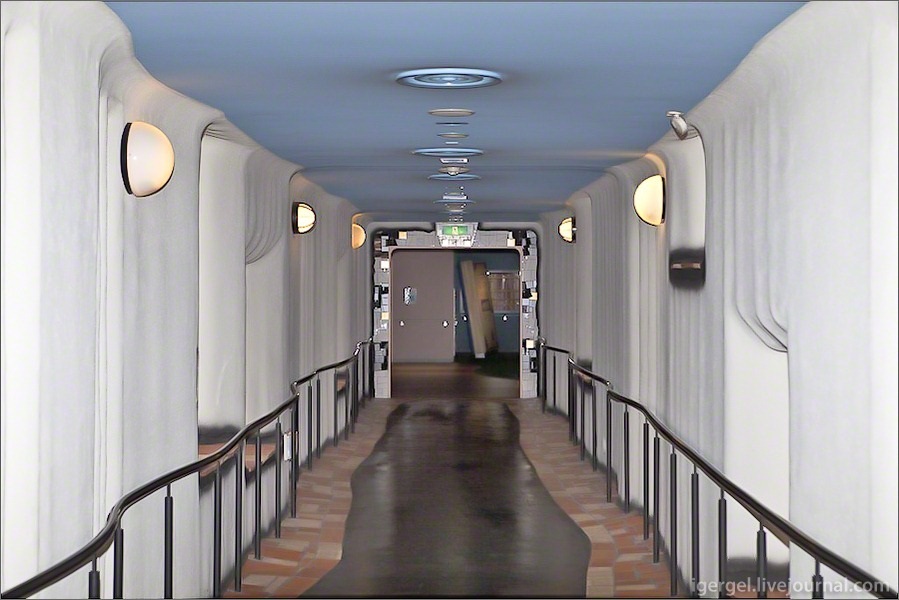

Хундертвассер нещадно боролся с ровными поверхностями везде, где только было возможно. В его домах нет просто коридоров — стены извиваются, как в пещере.
Из окон лучше виден завод по сжиганию илового осадка.

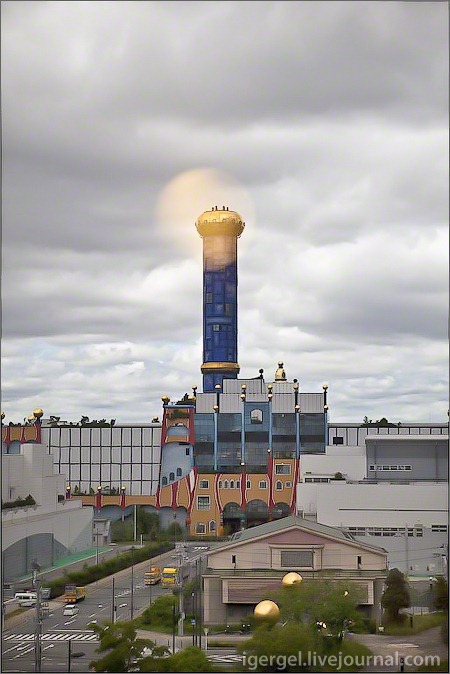

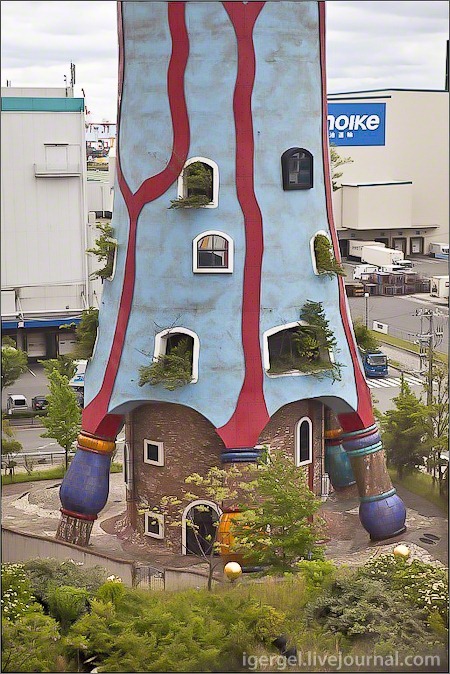

И труба мусоросжигательного завода. Подобно дереву, растёт она из земли.

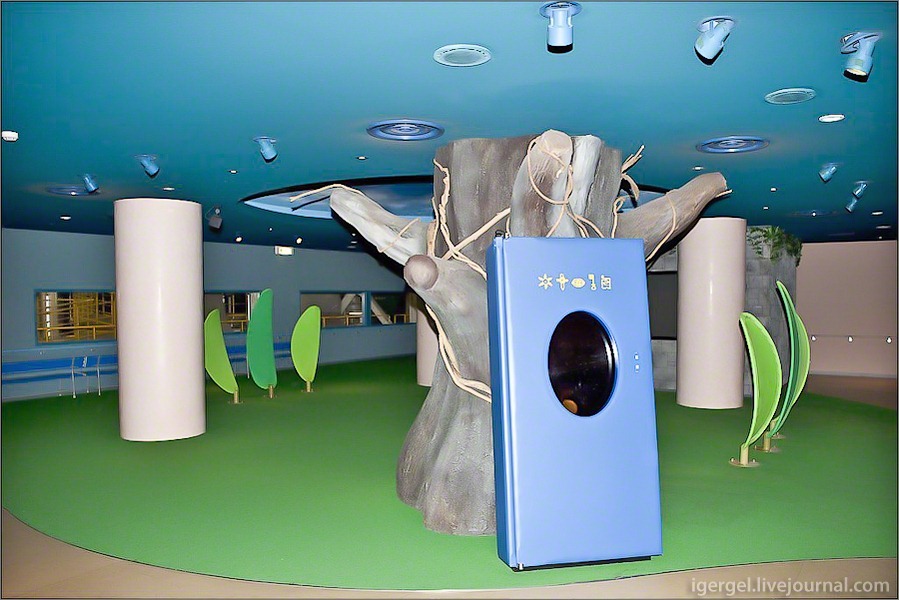

Идём дальше — интерьеры всё занимательнее.

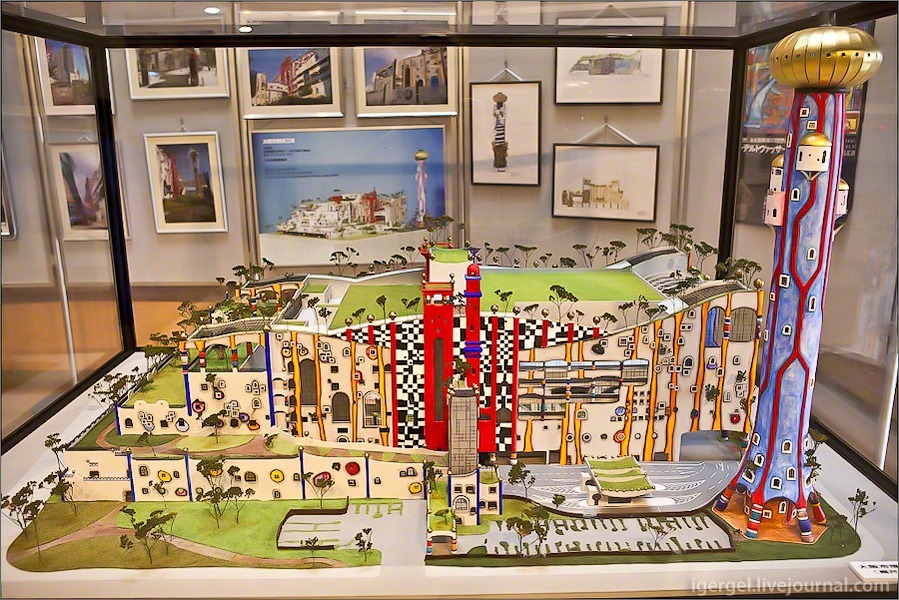

Возле небольшого конференц-зала расположилась небольшая экспозиция. Макет завода, Первые наброски мастера, фотографии строительства.
А это макет мусоросжигательного завода в Вене, район Шпиттелау. В Википедии это предприятие неправильно названо котельной. На предприятии тоже сжигают бытовой мусор, за счёт чего получают тепло и электричество для города. Завод работает практически в центре Вены, а на его трубе находится кафе с прекрасным обзором.

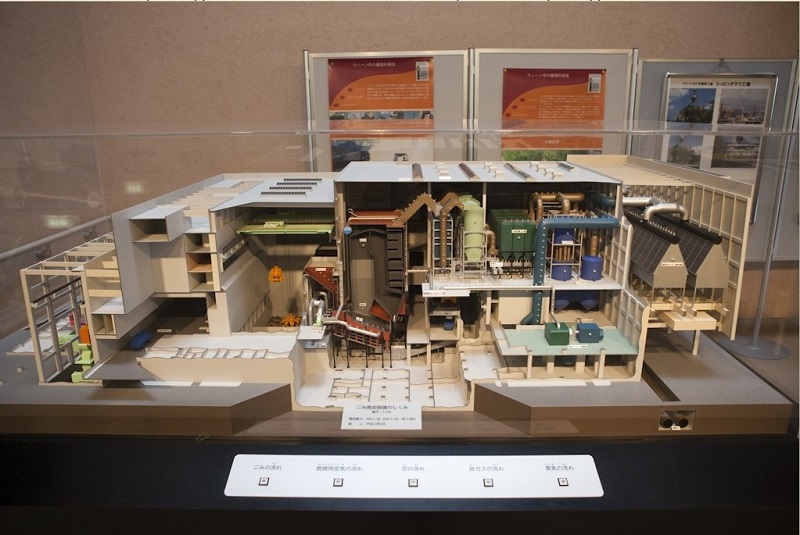

Макет завода в Осаке в разрезе
Слева синий мусоровоз заезжает в разгрузочное отделение. Открываются ворота, и машина вываливает мусор в бункер. Два грейферных крана оранжевого цвета производят загрузку мусора в воронки печей. На заводе две идентичные линии сжигания, установленные параллельно друг другу. Видна всего одна, разумеется. Из воронки, отмеченной тёмно-красным цветом, мусор через систему шлюзов попадает в печь, на решётку. Решётка — узловой элемент всей системы, но на таковую совсем не похожа. Скорее, это гигантская лестница метров 30 в длину, 20 в ширину и 10 в высоту. Ступени движутся друг относительно друга, обеспечивая переталкивание мусора для полного и равномерного сжигания. Снизу сквозь тончайшие щели подаётся воздух для горения. Спроектировать и изготовить такой механизм, работающий в экстремальных температурных условиях, способны единичные фирмы в мире. На макете решётка, расположенная наклонно, покрашена красным. Над ней — большая прямоугольная камера сжигания печи, выкрашенная в оттенки серого. Там газы выдерживаются 2 сек при температуре 850 градусов для разложения диоксинов, которыми нас так любят пугать «зелёные». Сквозь многочисленные патрубки теплообменника газы поступают в дымоход коричневого цвета. Разогретый в теплообменнике (котле) пар по серебристой трубе направляется в зелёный кубик турбины, которая вращает генератор в синем блоке. Электроэнергия тратится на собственные нужды завода и поступает в сеть. А дымовые газы из коричневого дымохода поступают в многоступенчатую систему газоочистки. Оливкового цвета цилиндр — это скруббер, куда впрыскивается известковое молоко и активированный уголь для подавления вредных соединений. Правее него три зелёных «перевёрнутых домика» — рукавный фильтр, где в лабиринте матерчатых рукавов осаждается пыль и мельчайшие примеси. Потому над трубой и чисто.
В комнате совещаний завода хранятся картины Хундертвассера, связанные с заводом, наброски, макеты.
